Octocopter Videoserie: Zusammenbau Teil 3 (#03)

Unser Octocopter wird später mit Kamera und Livebild-Übertragung (FPV) ausgerüstet

In der heutigen Folge Nr. 3 unserer dkameraTV Videoserie zum Aufbau eines Octocopters zeigen wir die finalen Schritte des Zusammenbaus. Unser Multicopter mit 8 Motoren wird in dieser Folge komplett fertiggestellt, später erhält dieser natürlich eine Kamera und First Person View (FPV)-Equipment, damit wir am Boden ein Live-Videobild auf unserem Monitor sehen können.

In diesem Video zeigen wir unter anderem wie unser Octocopter mittels Aluminium-Abstandshaltern eine deutlich verbesserte Stabilität erhält und die obere Centerplate montiert wird. Die acht Regler der Motoren montieren wir an die Unterseiten der Arme, außerdem installieren wir die GPS Antenne an einem klappbaren Masten und kleben die Status LED der NAZA-M V2 auf den Copter.

Zu guter Letzt wiegen wir ihn mit und ohne Akkus und zeigen wie groß der Copter ausfällt.

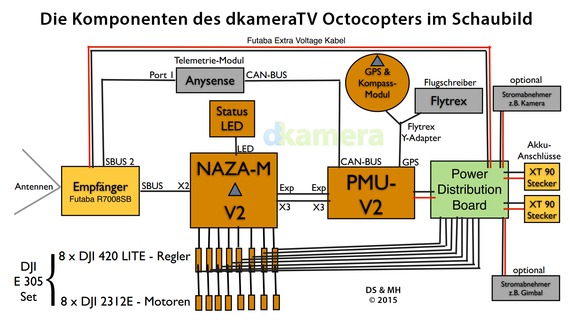

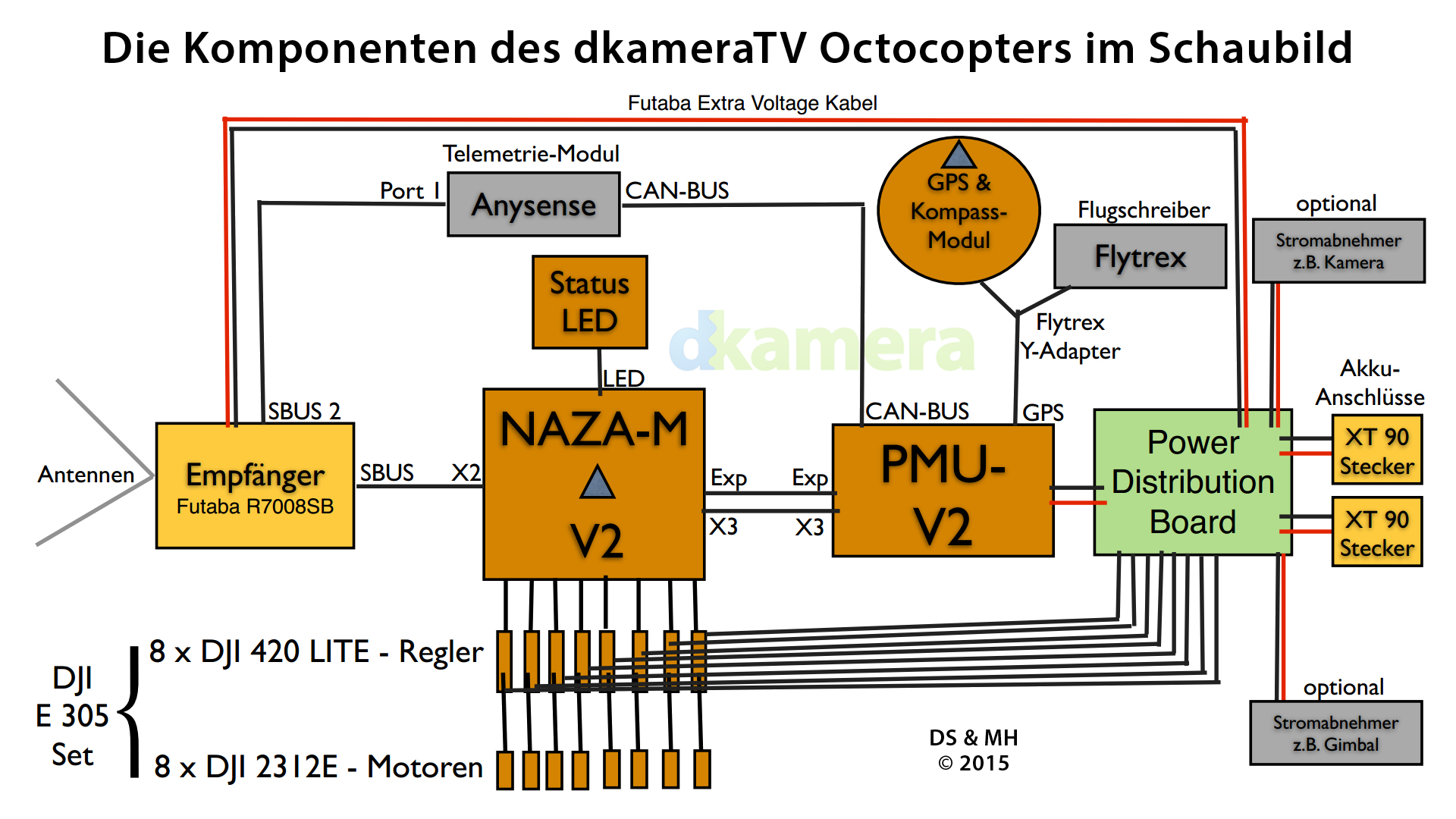

Wir haben für diejenigen von Euch - die den Copter nachbauen wollen - ein Schaubild erstellt, wie die einzelnen Komponenten unseres Octocopters miteinander verbunden werden müssen:

Das Schaubild kann durch Anklicken in einer vergrößerten Ansicht aufgerufen werden.

Hier geht es zur Playliste unserer Octocopter-Videoserie.
